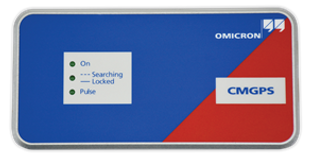

OMICRON - CMGPS


Desenvolvido para atender aos requisitos de testes em campo, o CMGPS recebe sinais dos satélites do Sistema de Posicionamento Global (GPS) e fornece uma saída no horário especificado pelo usuário. Esta saída de relógio é então usada como uma entrada de disparo para iniciar o conjunto de testes CMC.

O Omicron CMGPS é uma unidade de sincronização baseada em GPS que é usada com um conjunto de teste CMC256 ou CMC356. Ao realizar testes de ponta a ponta de esquemas de proteção de linha, permite que o operador inicie vários conjuntos de teste simultaneamente. O CMGPS está normalmente pronto para operação apenas 5 minutos após a inicialização e o pulso de sincronização pode ser configurado de acordo com os requisitos da aplicação. O software está integrado nos módulos de teste (como o State Sequencer) e também é fornecido como um aplicativo independente. Ele permite a configuração do primeiro pulso de saída, taxa de pulso e polaridade.

Especificações resumidas:

Pulse Out 1

- Tipo: saída CMOS

- Precisão: erro <± 1 μs

Pulse Out 2

- Tipo: saída de coletor aberto

- Precisão: erro <± 5 μs

- Isolamento galvânico: optoacoplador, isolamento de acordo com IEC 1010, tensão de teste 3 kVrms

Dados GPS

- Tempo até a operação: typ. 5 min

- Polaridade de pulso: positiva ou negativa

- Taxa de pulso: 1… 65535 s (em etapas de 1 s)

- Largura de pulso: 200 ms

- Sincronização de conjuntos de teste: erro <100 μs / <5 μs
